碳精棒是一種非金屬材料,在電爐煉鋼中是一種重要的消耗材料。它的晶粒粗大,分子間隙較大,表面較粗糙。其常見缺陷是氣孔,夾渣和裂紋。本文從NDT方面來探討其檢測方法和探傷工藝。根據無損檢測的理論基礎可知:渦流探傷、磁粉探傷、滲透探傷均不適合對碳精棒進行檢測,而使用X射線,因碳精主要成分是碳元素,它對X射線吸收系數極小,易產生康普頓散射,又因其晶粒粗,分子間隙大,缺陷在底片上的靈敏度極低,所以漏檢率很高,也不適合對其檢驗。

根據碳精棒的特點,從超聲波理論和石墨碳衰減的頻率特性曲線可知,只要解決了設備問題、超聲波在傳播過程中的衰減問題和超聲波探傷的耦合問題,使用超聲波檢測碳棒是完全可行的。

1設備及材料

● 100 50碳精棒

●CTS-25型非金屬超探儀

●探頭三種:50KC-28100KC-40250KC-40

●耦合方式:高致密度薄膜、機油、甘油

●環氧樹脂和乙二胺制作的延遲塊

2實驗方法

2.1延遲塊

因使用探頭直徑較大,材料曲率較大,探頭與棒材直接接觸面較小,聲能損失較多,易激發表面復型波,使用延遲塊可以大大縮減近場區,使聲能較集中,同時避免變形波。如圖1。

50KC-28h=λ/2=29 mm

100KC-40h=λ/2=14.5 mm

250KC-40h=λ/2=5.8 mm

當h=nλ/2時,超聲波的透過率最大。

2.2試塊制作

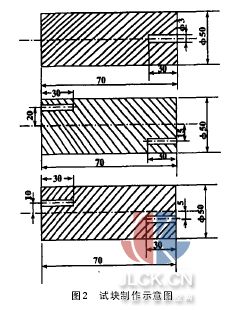

在工件無缺陷部位截取3～5節試棒,規格 50×70 mm,采用中間疏、周邊密集和1/5R間距原則,鉆 3×30 mm長橫孔,其鉆孔理論推導較繁,故本文不贅述(圖2),同時制作DAC曲線。

2.3聲速測定

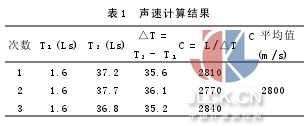

利用CTS-25型時間讀數裝置,取一試樣 50×100 mm,用50KC-28探頭,測量超聲波通過試樣時間,并計算聲速(見表1)。

△T=T2-T1(1)

式中T1—兩探頭相接,超聲波不通過碳棒的時間

T2—兩探頭通過碳棒對接超聲波通過碳棒的時間

△T—超聲波在碳棒中傳播時間

C=L/△T(2)

式中C—聲速,m/s

L—試件長度,mm

2.4材料衰減系數α的測定

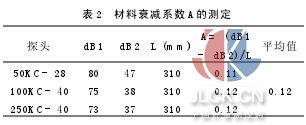

將發射和接收探頭對接,調節衰減器,使基準為80%滿刻度,讀出dB1;再將兩探頭通過試棒,使接收波仍調到80%滿刻度,讀出dB2,然后計算出α如下(見表2):

α= (dB1 -dB2)/L(3)

式中α—超聲波在碳棒中傳播時的衰減系數,dB/mm

dB1—兩探頭不通過碳棒對接的接受聲壓

dB2—兩探頭通過碳棒對接時的接受聲壓

L—碳棒長度,mm

2.5頻率及探頭選擇原則

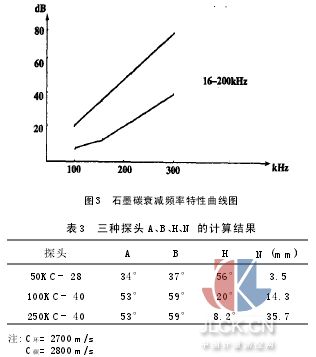

根據石墨碳的頻率特性曲線(見圖3),最好用16-200 kHz頻率探頭,探頭尺寸大,通過材料的聲能也大,頻率高,擴散角θ小,指向性好,發現遠距離小缺陷的能力高,但近場長度較長。本文所使用的三種探頭的α、β、θ、N計算如下(見表3):

N=D2/4λ(4)

式中N—近場區長度

D—探頭晶片直徑

λ—波長

θ= 29λ/D(5)

式中θ—半擴散角

λ=C/f(6)

式中C—聲速

f—探頭振動頻率

sinα=d/2R(7)

式中α—入射角

R—探頭晶片半徑

sinβ= sinα×C碳/C環(8)

式中β—折射角

C環—超聲波在環氧樹脂中的聲速

C碳—碳棒中的聲速

2.6“孔深—聲壓”曲線制作

將兩探頭中心對準試棒不同孔深同一直徑長橫孔,調節儀器,使接收的聲波為80%滿刻度,測量聲壓值(表4)。其孔深與聲壓曲線圖見圖4。

同理:可做不同的探頭,不同孔徑;或相同的孔徑,不同的探頭;或相同的探頭,不同的孔徑的孔深—聲壓曲線。

2.7“孔徑—聲壓曲線”制作

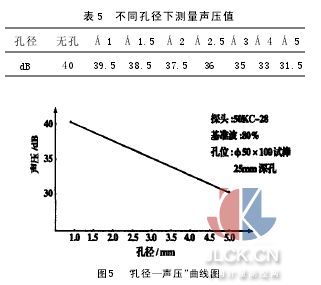

將兩探頭中心對準同一深度位置不同孔徑的長橫孔測量其穿透聲壓調節儀器,使透過波聲壓為80%滿刻度,測量聲壓值(表5),并用坐標表示出來(圖5)。

同理:可做不同探頭,不同孔位;或相同探頭,不同孔位;或不同探頭,相同孔位的“孔徑—聲壓”曲線。

3探傷工藝

根據檢測的碳棒的規格尺寸,選擇恰當?shù)奶筋^,澆鑄相應的延遲塊,調整好儀器的掃描線,選擇恰當?shù)脑噳K,進行穿透法超聲波探傷。同時,缺陷信號參照“孔深—聲壓曲線”、“孔徑—聲壓曲線”進行定量比較。

4結論與應用

通過上述理論分析和實驗驗證,在本文條件下利用50KC-28探頭能夠發現 1×30 mm的長橫孔,它與平底孔的當量為: 長=π2× 4平/2λ2x即: 平=5 mm

采用100KC-40探頭,可發現 1.5×30 mm長橫孔,它與平底孔當量為: 長=π2× 4平/2λ2x即: 平=4 mm

采用250KC-40探頭,可發現 2×30 mm長

橫孔,它與平底孔當量為: 長=π2× 4平/2λ2x即: 平=3 mm

本方法采用一發一收穿透法探傷,無始脈沖展寬等因素的影響,且雜波少,對缺陷回波的分辨容易,不易產生誤判和漏判,為現場探傷人員提供了有利條件。

碳精棒是一種非金屬材料,廣泛應用于煉鋼廠和電池生產廠,但是,目前尚無國家標準或其他行業標準對其無損檢測方法和結論進行規定,而是采用破壞性抽樣檢測,對材料是一個損失,結論也不夠準確。通過上述實驗和一些理論探討得出的結論在一些工廠中得到應用,對碳精棒的質量控制起到了一定的作用,但是,對它的研究還遠遠不夠,本文只是起到一個拋磚引玉的作用。

5誤差分析

●由于探頭直徑大,聲速較寬,探傷靈敏度較低。

●表面狀態的不圓度以及耦合困難,造成超聲波入射界面上的聲能損失較大。

●延遲塊弧頂?shù)妮S線與上平面不平行,也是造成誤差的一個因素。

●工作人員操作時,因探頭相互未在正面中心,以及其它人為因素,也是造成誤差的原因之一。
