傳統的膠片成像X射線檢測技術普遍存在清晰度和分辨率低,評片工作強度大,保存膠片占據大量空間等問題。將圖片數字化可極大地節省空間,且為了 提高圖像質量,便于精確分析和判斷以及方便計算機的進一步處理,對圖像作增強處理非常必要。常用的圖像增強方法為灰度變換、直方圖修正、圖像平滑及圖像銳 化等。通過Photoshop圖像處理軟件可以很方便地實現對圖片的增強處理[1~3]。

1數字圖像增強處理

從實際景物轉換成圖像信息,在圖像的生成、傳輸或變換過程中,由于多種因素的影響,輸出圖像的質量多少會有所降低(或稱為退化)。圖像增強的目 的是采用一系列技術改善圖像的視覺效果,或?qū)D像轉換成一種更適于人或機器進行分析處理的形式,通過處理設法有選擇地突出某些人或機器感興趣的信息,抑制 一些無用的信息,以提高圖像的使用價值。如X射線照片的對比度通常較差,為此需對圖像中的每一像素的灰度進行標度變換,擴大圖像灰度的范圍,便可以達到增 強的目的。它將輸入圖像中某點(x,y)的灰度f(x,y),通過映射函數T(*)映射成輸出圖像中的灰度g(x,y),即

根據映射方式的不同,對比度增強可分為灰度變換法及直方圖修整法,前者又可分為線性、分段線性、非線性及其它方式灰度變換。

1.1灰度線性變換

當圖像由于成像時曝光不足或曝光過度,由于成像設備的非線性或圖像記錄設備動態范圍太窄等因素,都可能使圖像的灰度局限在一個很小的范圍內,導 致對比度不足,在顯示器上看到的將是一個模糊不清、似乎沒有灰度層次的圖像。用一個線性單值函數,對圖像內的每個像素作線性擴展,將有效改善圖像的視覺效 果。

令原圖像f(x,y)的灰度范圍為[a,b],在線性變換后圖像g(x,y)的灰度范圍被擴展到[c,d],則

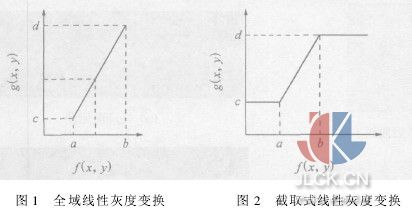

可用下述變換來實現全域線性灰度變換(圖1)

圖1中[a,b]可從圖像的直方圖上獲得,由于|d-c|總是大于|b-a|,所以對離散的數字圖像來說,盡管變換前后像素的個數不變,但不同像素之間的灰度差變大,對比度增大,圖像的觀看質量也必然優于變換前。

截取式線性灰度變換時,圖像中的大部分像素的灰度值在[a,b]范圍內,少部分像素分布在小于a和大于b的區間內,此時可用圖2作變換。兩端 “截取式”的變換使小于a和大于b的像素強行壓縮為c和d,將會造成一小部分信息的丟失。但有時為了適應某種應用,作這種犧牲是值得的。

為突出感興趣的目標或灰度區間,相對抑制不感興趣的灰度區域,可采用分段線性法。將圖像灰度空間分為兩段乃至多段,分別作線性變換稱之為分段線性變換。圖3是分三段作線性變換的示意圖。圖3中的a~f變換區間邊界都可通過鍵盤隨時作交互輸入。

1.2直方圖修整法

直方圖表示數字圖像中每一個灰度級與其出現頻數(該灰度像素的數目)之間的統計關系。用橫坐標表示灰度級,縱坐標視圖像類型而定,對連續圖像, 它是灰度值出現的概率密度pr(r);對數字圖像,它是灰度值為r的像素個數或出現這個灰度值的概率pr(ri)。直方圖能給出該圖像的概貌性描述,如圖 像的灰度范圍、每個灰度級的頻數和灰度分布以及整幅圖像的平均明暗及對比度等,以此作為進一步處理的重要依據。大多數自然圖像由于其灰度分布集中在較窄的 區間,引起圖像細節看不清楚。采用直方圖修整后可使圖像的灰度間距拉開或使灰度分布均勻,從而增大了反差,使圖像細節清晰,達到增強的目的。直方圖修整法 通常有直方圖均衡化及直方圖規定化兩類。

1.3圖像的平滑

圖像在生成和傳輸?shù)倪^程中也常受到各種噪聲源的干擾,從而使圖像質量變差。這些噪聲源包括電傳感器噪聲、相片顆粒所引起的噪聲、信道誤差及其它 噪聲等。為抑制噪聲,改善圖像質量,須對圖像進行平滑處理,這可在空間域或頻率域中進行。在平滑噪聲時應盡量不損害圖像的邊緣和各種細節。

2Photoshop軟件對X射線底片的圖像處理

2.1夾渣缺陷的處理

現有夾渣鈦管的X射線探傷底片一張,掃描輸入到計算機中(圖4),存在嚴重的劃痕且曝光不足。采用Photoshop軟件中的色階調整(直方圖調整)和曲線調整(灰度線性變換)命令,以及修復畫筆工具對其進行處理。

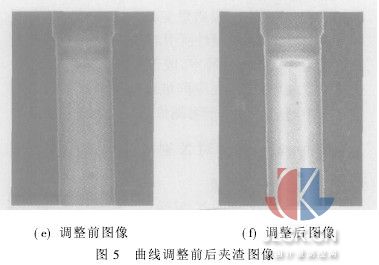

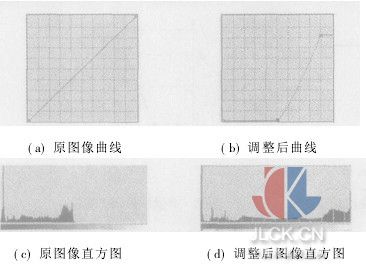

在灰度圖像顏色模式中,曲線調整也可稱為灰度線性變換。一般在圖像曝光不足或曝光過度的情況下,圖像灰度值可能會局限在一個很小的范圍內,這時 在顯示器上看到的是一個模糊不清、似乎沒有灰度層次的圖像,所以用到的處理方法是灰度的線性變換,具體來說是分段線性變換,以對圖像中的每個像素的灰度值 作線性擴展,從而擴大整個圖像的像素灰度值范圍,有效改善圖像的視覺效果。分段線性變換可使圖像中的所有像素的灰度值在一定取值范圍內作線性擴展,而其它 取值范圍內的灰度值所對應的像素會被抑制,從而有效突出重點部分。該夾渣灰度線性變化前后的效果如圖5所示。圖像某些區域的灰度值范圍被明顯擴大,以前灰 度值相近的像素對比度被拉大,缺陷輪廓更加清晰,圖像更有層次感,為進一步分析作好了準備。

雖然圖像效果得到了增強,已經可以判斷出缺陷的類型及缺陷所在的區域,但為更方便地判斷缺陷的大小,需對缺陷所在區域作進一步處理。為了不影響 膠片其它區域,使缺陷更加突出,僅對缺陷所在的部分區域進行處理。用矩形選框選中缺陷所在區域,再選擇合適的處理方法使缺陷的像素灰度值更低,背景的像素 灰度值更高,變換后的效果如圖6所示。

2.2氣孔缺陷的處理

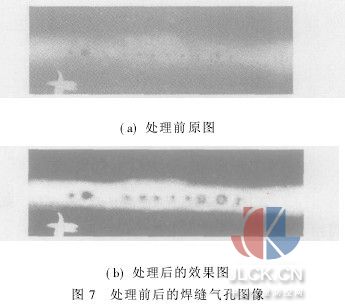

現有一張焊縫中有大量成串氣孔的X射線探傷底片(圖7a),缺陷輪廓不清晰且有雜波。掃描輸入到計算機中,采用Photoshop軟件中的曲線對比度調整、魔棒選擇工具以及顏色減淡工具進行處理。處理后的圖像效果見圖7b。

3結論

數字圖像處理作為一種新的處理手段,近年來在無損檢測領域的應用越來越多。如在傳統的膠片成像X射線檢測技術、X射線數字成像技術(DR)、X 射線工業CT、中子射線成像技術及康普頓散射技術等都有應用。對傳統的膠片成像X射線檢測進行圖像的數字化和增強處理,使其清晰度和分辨率得到了很大改 善,且保存容易,工作強度大為減少。如利用適當?shù)臉?biāo)準,將Photoshop處理過程做成批處理形式(專用濾鏡)就可大大提高處理效率。但是該方法的應用 可靠性與掃描儀性能有很大關系,是目前普及到工業中的主要制約因素。
