引言

靜止無功發生器(static var generator縮寫為SVG,又稱STATCOM)是柔性交流輸電(flexible AC transmissionsystem,縮寫為FACTS)系統中重要的電力電子裝置,是用于無功補償、平衡接入點電壓的有效手段之一。在電力工業中,由于三相四線制系統在工廠供電、民用住宅和城市供電等電力系統中廣泛應用,其中的零線電流、無功功率和三相不平衡問題越來越引起人們的重視,而三相四線制SVG可以對以上情況進行有效的補償。隨著SVG在這一領域的逐漸發展,它的控制方法已成為近年來國內外研究的熱點。目前SVG的控制主要從控制策略和外閉環反饋控制量的選取兩方面來考慮,可以分為電流間接控制和電流直接控制。單周控制(one-cycle control,縮寫為OCC)法作為一種非線性控制方法,最早由美國學者Keyue Ma Smedley和Slobodan Cuk提出[1],在近年來的研究中,單周控制理論已經在DC-DC變換、功率因數校正和開關變換器中得到了成功應用,文獻[2]首先提出可以把OCC應用到APF中。目前,OCC已被應用到單相和三相APF中,并獲得了一系列的改進[3-5]。本文提出一種單周控制的三相四線制SVG,經理論分析和仿真結果證實,該方案能有效地補償三相四線制系統中的零線電流、無功功率,解決三相不平衡問題,從而提高輸電線功率因數和傳輸效率。

1單周控制的三相四線制靜止無功發生器

單周控制的基本原理是保持開關器件的開關頻率,通過控制開關占空比,使每個周期內開關變量的平均值與控制參考信號相等或成一定比例,從而消除穩態和瞬態誤差。根據單周控制的調制方法,單周控制分為單極性調制和雙極性調制,本文討論的方法采用雙極性調制。單周控制靜止無功發生器的控制目標是補償無功功率、調節功率因數接近于1,因此當靜止無功發生器有效工作時,控制SVG功率開關的占空比,使電網側電流波形跟蹤電壓波形,這樣從電源側看SVG與非線性負載并聯以后的等效電路,在穩態時可視為一個等效的線性電阻負載,即

式中:ua,ub,uc為電網電壓,isa,isb,isc為電網側的電流,Re為系統的等效電阻。圖1示出SVG主電路[6]。它采用電壓型橋式變流電路,功率單元采用IGBT全控器件,經電抗器并入電網。作為主電路的變流器,在補償無功電流的過程中處于逆變狀態,同時在給直流電容充電時處于整流狀態。因?yàn)橄到y(tǒng)在不對稱運行時,負序、零序電流成為有害電流的主要部分,為了補償負序、零序電流,SVG采用三相四線制兩電平逆變橋,對三相四線制系統進行補償。圖中對直流側電壓的控制也成為控制電路的主要組成部分,因?yàn)橄到y(tǒng)產生的負序和零序電流將使直流側電容電壓產生波動,影響其正常工作,所以平衡電容電壓也是控制的重點。

在圖1所示采用單周控制的SVG中,Qa1,Qa2…Qc2分別為開關Sa1,Sa2…-Sc2的觸發信號。因?yàn)槟芰吭诮涣麟娫春碗娙蓍g雙向流動,逆變器工作在4象限狀態,Sa1,Sa2的占空比分別為da1和1-da1(其余兩相同)。文獻[7-8]在分析開關周期平均模型的基礎上,給出了其等效電路。文獻[9]運用開關函數分析了其數學模型。本文僅討論逆變器的連續導電模式(CCM),等效電路如圖2。

設系統電壓對稱,器件的開關頻率遠大于系統頻率,在一個開關周期內,A,B,C點對逆變橋“O”點的電壓可以寫為:

由于Re是隨負載而變化的未知量,不能作為控制的依據。通過分析可知Re的變化可通過檢測儲能電容上的電壓變化確定[10]。因?yàn)橄到y(tǒng)穩態運行時,在不考慮損耗的情況下,靜止無功發生器僅提供無功和諧波電流,沒有有功電流流入。由功率平衡可知,在穩態運行時,即等效輸入電阻Re為常數時,電容電壓保持不變。若負載電流中的有功電流變化,即等效電阻Re發生變化,導致電源提供的基波有功電流與負載電流中的基波有功電流分量不等,這樣將有部分電源提供的有功電流流入SVG,這部分有功電流產生的有功功率導致SVG中儲能電容上的電壓變化。這樣只需要檢測電容電壓變化的情況就可以獲得Re變化的信息,令Um= (Rs/Re)E,其中Rs為連接電抗器的等效電阻值,將Um帶入式(5)得:

式(6)描述了電源電流、開關占空比和直流電壓補償器輸出量之間的關系,也是單周控制實現的依據。因?yàn)橄到y(tǒng)的開關頻率遠大于電網電壓的頻率,這樣在一個開關周期內Um幾乎不變,可以認為是個常數,則:

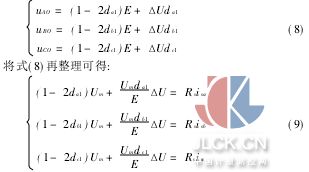

式中:τ= KTs為積分常數,Ts為開關周期。如果令τ=1/2T,T為電網電壓的周期,則式(7)就變?yōu)槭?6)。但實際上電容電壓要波動,Uc1與Uc2不等,令ΔU=Uc1-Uc2,Uc1= E,根據式(2)得:

與式(6)比較可以看到直流側電壓不平衡對SVG的影響。如果電容電壓波動太大將影響SVG的正常工作。這就需要加入負反饋環,消除ΔU,使電容電壓平衡。文獻[11]提出一個基于電流滯環控制的解決辦法,對ΔU濾波限幅后采用簡單的PI調節,取得較好效果。本文將兩電容電壓的誤差ΔU與參考電壓(本文取0)相比較,然后經PI調節送入控制器。通過這個簡單的方法可以有效抑制直流側兩電容電壓不平衡。為了實現式(9),可以通過對Um進行積分獲得,設計控制器如圖3。工作波形圖4[12]清楚地描述了單周控制的過程:時鐘脈沖到,積分器開始對直流電容電壓的誤差信號積分,當Rs*isa與Um(1-2da1)相等,及滿足式(9)時,產生復位信號,積分器復位,輸出保持Um,等下一周期時鐘脈沖到時,又重復上一周期的動作?？梢钥闯鰡沃芸刂仆ㄟ^(guò)控制開關占空比,在每個周期內使逆變器開關變量的平均值與控制參考量相等或成一定比例,從而消除穩態和瞬態誤差,前一周期的誤差不會帶到下一周期,瞬態響應快。

2仿真結果

A、B、C三相電源接晶閘管整流橋(阻感負載,R=30Ω,L=15 mH),B相同時還接有一個單相整流橋(R=20Ω)。仿真電路的參數為:SVG的接入電感為0.8 mH,電源電壓為380 V,直流側的電容電壓通過調節達到950V,開關頻率為20kHz。補償前的電源電流和中線電流iO的仿真波形如圖5所示

從圖中可以看出補償前三相電流嚴重不平衡,波形畸變嚴重,其中A相、C相電流的THDi約19%,B相電流的THDi約48%,中線電流iO很大。經SVG補償后三相電源電流有很大改善,電流波形接近對稱正弦波,畸變很小,且中線電流近似為零,如圖6、圖7。單周控制的三相四線制SVG能有效地補償非線性負載所帶來的系統諧波、無功和零線電流,具有較好的補償效果,且無需諧波和無功電流檢測模塊,電路結構簡單可靠。

3結論

本文提出了一種基于單周控制的靜止無功發生器控制方案,無需諧波和無功電流基準、采樣,控制器具有電路結構簡單、開關頻率低等優點。在分析其等效模型的基礎上,導出了靜止無功發生器的單周控制關系,據此建立電路模型,進行仿真驗證,仿真結果證明本文所提出的采用單周控制的靜止無功發生器能夠有效地補償三相四線制系統中的無功和中線電流,解決三相不平衡問題,效果良好。
